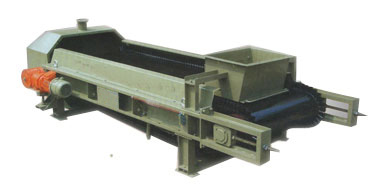

TDG调速定量给煤皮带秤

作者 Admin 来源 本站 浏览 发布时间 2015/12/7 11:16:38

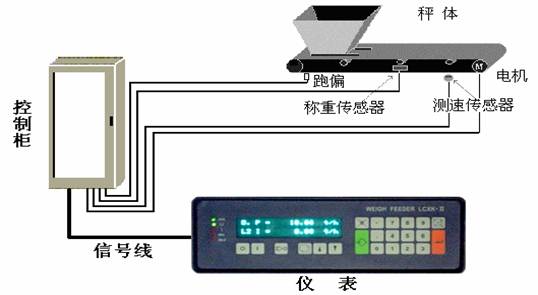

TDG调速定量给料皮带秤-控制原理图:


TDG调速定量给料皮带秤-概 述:

  TDG调速定量给煤皮带秤系列,是一种能对散装物料进行连续称重给煤的理想设备,采用动态给料计量方式和计算机变频控制,设备皮带自动张紧装置、跑偏报警保护及现场控制开关,具有运行稳定、可靠性高的优点,计量精度高,能在较恶劣的环境下正常工作,适用于电力、化工、煤炭、焦化、矿山、建材等行业的散状物料的配料和计量,是实现自动化控制、稳定产品质量的理想计量设备。


TDG调速定量给料皮带秤-结构特点:

1.由冷弯C型钢板组成秤体框架,结构新颖,强度大,适合于各种规格非标秤体的设计;

2.一体化直联式减速电机,进口技术制造,低噪音、低震动、抗粉尘、长寿命、高可靠性;减速电机带反力矩撑 板,轴装结构。与秤体主动滚筒直接相联,安装、调试与维护比较方便。

3.环形无接头皮带,可根据工艺选择:平皮带、挡板结构、裙边皮带结构;

4.独特的X型簧片称量机构,簧片受力更均匀,线性与重复性更好;

5.弱磁式齿轮测速装置的设计,配合测速电路真实的反应了电机速度,测速信号准确、可靠;

6.独特的皮带防跑偏装置,仿申克秤三托辊结构,可自由调节张紧托辊;

7.秤体进料装置自带托板,可控制进料量与封料,以便秤体标定与校零;

TDG调速定量给料皮带秤-主要技术参数:

系统精度:≤±0.5%;

调速范围:1:10;

调速方式:变频调速;

工作方式:连续

使用环境:仪表-50~50℃;秤体-30~50℃;相对时度≤90%

电源:~220V -15%-10%,50Hz(微机部分);

给料范围:0.2~2000t/h。工艺流程模拟图:

测速信号;40脉冲/转

TDG调速定量给料皮带秤-配置表:


皮带宽度(mm)

减速电机型号规格(SBD50、65系列)

皮带线速度(m/s)

荷重传感器(kw)

变频器额定转速(Hz)

台时产量(t/h)

参考台时产量(t/h)

650

SBD65-923-1.1kw

0.0082

50

50

0.1~1.0

0.2~0.8

650

SBD65-619-1.1kw

0.0254

50

0.4~4.0

0.65~3.2

800

SBD65-253-1.5kw

0.0621

100

2.0~20

4.0~16

800

SBD65-102-1.5kw

0.1539

100

4.0~40

10~32

1000

SBD65-91-1.5kw

0.1725

100

10~100

40~80

1200

SBD65-59-1.5kw

0.2661

200

16~160

80~120

秤体宽度:B500~1800mm;  台时产量:0.2~2000t/h;
